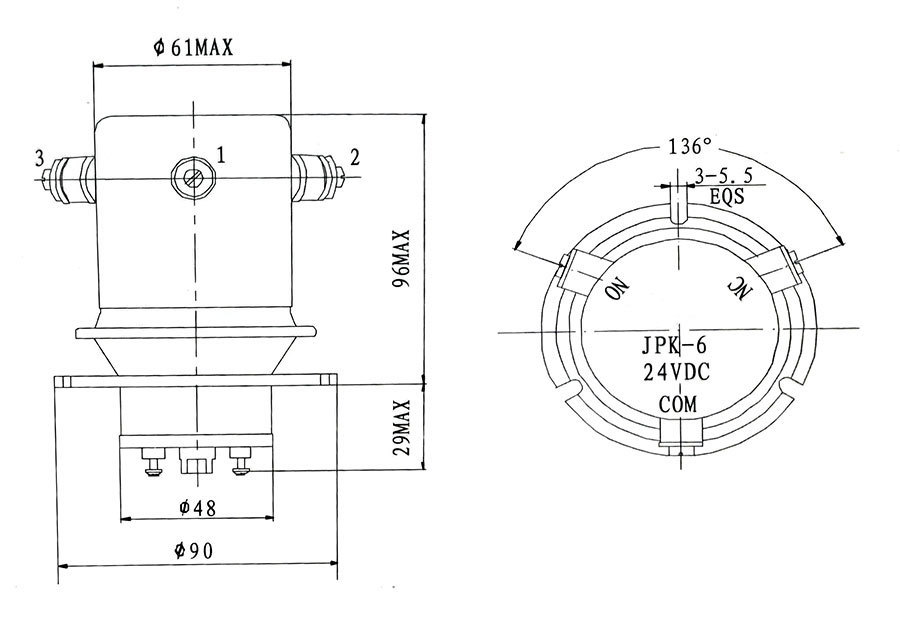

Вакуумные керамические реле JPK-6/055/055A

Вакуумное реле-это электронное устройство, которое использует вакуумную трубку в качестве элемента управления, с уникальным принципом работы и отличительными характеристиками, который широко используется в различных схемах.

Классификация: Вакуумные реле

Ключевые слова : Вакуумные керамические реле JPK-6/055/055A

Мобильный телефон:+86-13903792565

Мобильный телефон:+86-13503495123

Сообщение Связь

Сведения о продукте

Номер спецификации		JPK-6/055	JPK-6/055A
Комбинированная форма контактов		1Z	1Z
Испытательное напряжение (постоянный ток или пик переменного тока 50 Гц) кВ		30	30
Номинальное рабочее напряжение (пик) kV	DC или AC 50 Гц	25	25
	AC2,5 МГц		18
	AC16MHz		12
	AC32MHz
Номинальный несущий ток (допустимое значение) A	DC или AC 50 Гц	75	150
	AC2,5 МГц		70
	AC16MHz		45
	AC32MHz
Контактное сопротивление (максимум) Ω		0025	0005
Распределенные конденсаторы (pf)	Отключенная электрическая комната	5	5
	Электрические поражения и между корпусом	5	5
Сопротивление изоляции (минимальный) M Ω	Отключенная электрическая комната	10000	10000
	Между катушкой и корпусом	1000	1000
Время действия (максимум) ms		100	100
Время освобождения (максимум) ms		15	15
Диапазон температур (℃)		-55 ~ 125	-55 ~ 125
Ударный уровень (Peak g's)		30	30
Уровень вибрации (Hz)		10 ~ 55	10 ~ 55
Механический срок службы (× 106)		1	1
Номинный вес (g)		1060	1060

Данные катушки

Номиновое напряжение	(Постоянный ток) В	24
Напряжение всасывания	(Максимальный) V	16
Напряжение высвобождения	(Минимальный) V	1
Резистор катушки	Ом ± 10%	60
