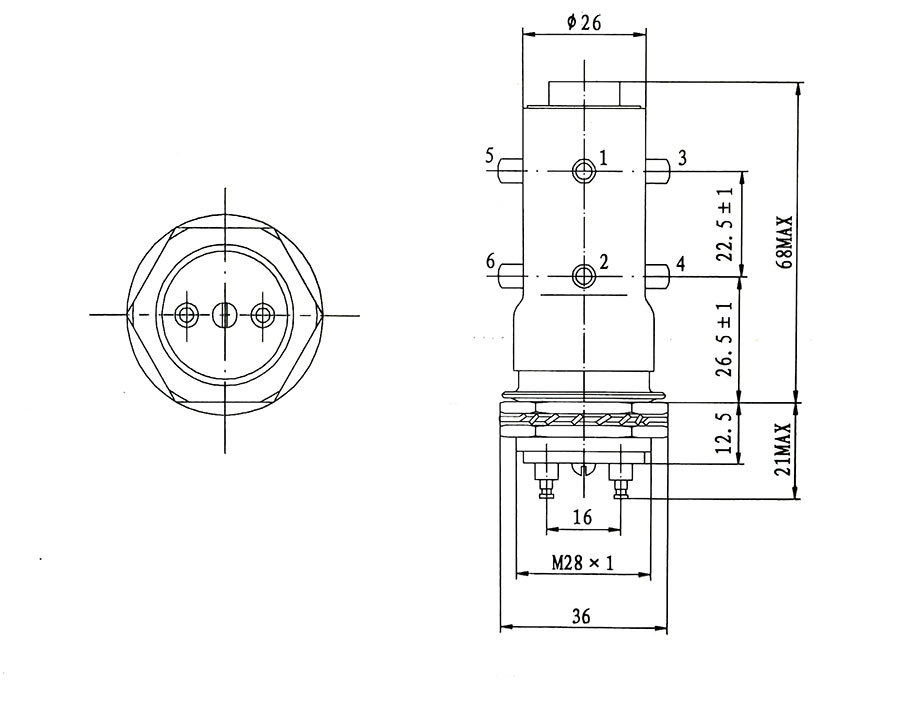

Вакуумные керамические реле JPK-13/тип 013

Вакуумное реле-это электронное устройство, которое использует вакуумную трубку в качестве элемента управления, с уникальным принципом работы и отличительными характеристиками, который широко используется в различных схемах.

Классификация: Вакуумные реле

Ключевые слова : Вакуумные керамические реле JPK-13/тип 013

Мобильный телефон:+86-13903792565

Мобильный телефон:+86-13503495123

Сообщение Связь

Сведения о продукте

Номер спецификации		JPK-13/013
Комбинированная форма контактов		2Z
Испытательное напряжение (постоянный ток или пик переменного тока 50 Гц) кВ		15
Номинальное рабочее напряжение (пик) kV	DC или AC 50 Гц	12
	AC2,5 МГц	10
	AC16MHz	8
	AC32MHz	5
Номинальный несущий ток (допустимое значение) A	DC или AC 50 Гц	50
	AC2,5 МГц	30
	AC16MHz	17,5
	AC32MHz	10
Контактное сопротивление (максимум) Ω		0012
Распределенные конденсаторы (pf)	Отключенная электрическая комната	1
	Электрические поражения и между корпусом	2,5
Сопротивление изоляции (минимальный) M Ω	Отключенная электрическая комната	10000
	Между катушкой и корпусом	1000
Время действия (максимум) ms		20
Время освобождения (максимум) ms		8
Диапазон температур (℃)		-55 ~ 125
Ударный уровень (Peak g's)		15
Уровень вибрации (Hz)		55 ~ 2000
Механический срок службы (× 106)		1
Номинный вес (g)		160

Данные катушки

Номиновое напряжение	(Постоянный ток) В	26,5	24	12
Напряжение всасывания	(Максимальный) V	16	16	8
Напряжение высвобождения	(Минимальный) V	1,5	1,5	1
Резистор катушки	Ом ± 10%	285	225	100
