Вакуумные керамические реле JPK-3/тип 002

Вакуумное реле-это электронное устройство, которое использует вакуумную трубку в качестве элемента управления, с уникальным принципом работы и отличительными характеристиками, который широко используется в различных схемах.

Классификация: Вакуумные реле

Ключевые слова : Вакуумные керамические реле JPK-3/тип 002

Мобильный телефон:+86-13903792565

Мобильный телефон:+86-13503495123

Сообщение Связь

Сведения о продукте

Номер спецификации		JPK-3/002
Комбинированная форма контактов		1D
Испытательное напряжение (постоянный ток или пик переменного тока 50 Гц) кВ		50
Номинальное рабочее напряжение (пик) КВ	DC или AC 50 Гц	40
	AC2,5 МГц
	AC16MHz
	AC32MHz
Номинальный несущий ток (допустимое значение) А	DC или AC 50 Гц	14
	AC2,5 МГц
	AC16MHz
	AC32MHz
Контактное сопротивление (максимум) Ω		0,02
Время действия (максимум) ms
Время освобождения (максимум) ms		50
Диапазон температур (℃)		-55 ~ 85
Ударный уровень (Peak g's)		15
Уровень вибрации (Hz)		55 ~ 500
Механический срок службы (× 10⁴)		2
Номинный вес (g)		2100

Данные катушки

Номиновое напряжение	(Постоянный ток) В	24
Напряжение всасывания	(Максимальный) V	17
Напряжение высвобождения	(Минимальный) V	1
Резистор катушки	Ом ± 10%	120

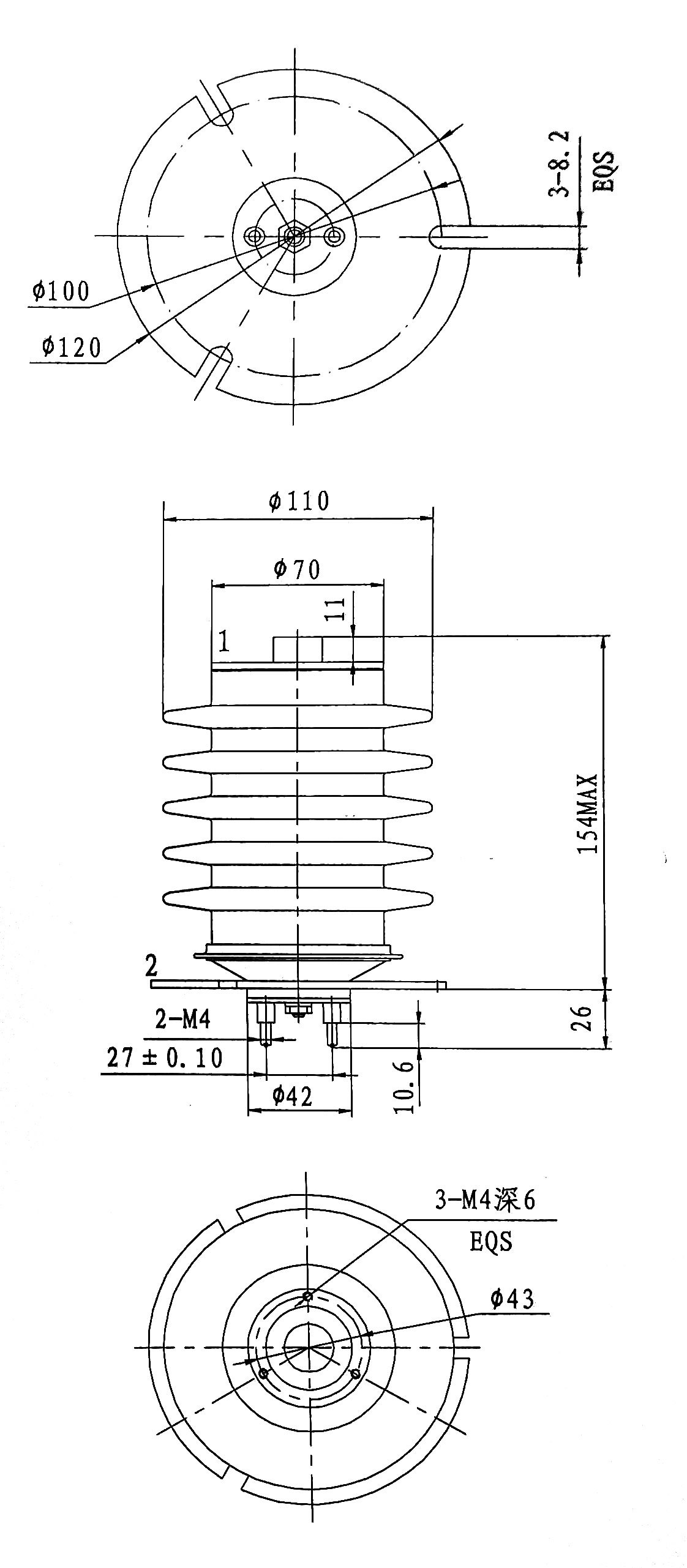

Описание: Способ установки продукта-вертикальная установка, сопротивление изоляции на изолированных участках продукта больше, чем 1000MΩ, сопротивление среды между катушкой и корпусом составляет 2 кВ.
